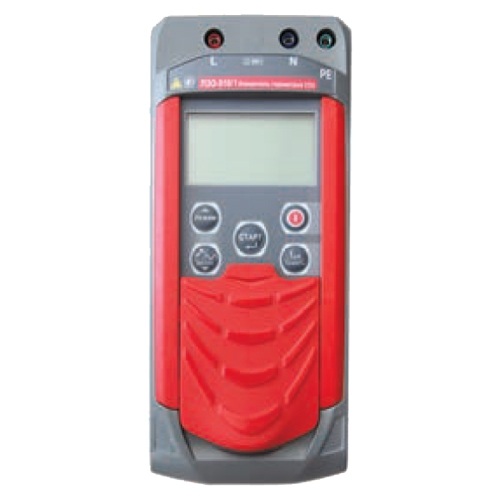

ПЗО-510/1 — измеритель параметров устройств защитного отключения

ПЗО-510/1
Артикул: 313043
Модель: ПЗО-510/1
Гарантия: 18 мес.
Госреестр РФ: 76095-19
Поверка: включена в стоимость
Межповерочный интервал: 24 мес.
Бренд: Радио-Сервис
Артикул производителя: 128002

Измеритель параметров УЗО ПЗО-510/1 разработан для измерений параметров устройств защитного отключения общего и селективного типов, как находящихся, так и не находящихся под напряжением (автономный режим), напряжения переменного тока, напряжения прикосновения, активного электрического сопротивления петли "фаза-нуль".

Описание измерителя параметров устройств защитного отключения ПЗО-510/1:

Принцип действия ПЗО-510/1 при измерении тока срабатывания УЗО основан нa формировании плавно нарастающего тока и фиксировании его величины при срабатывании УЗО. При измерении времени отключения УЗО прибор сразу устанавливает силу тока соответствующей величины.

Приборы измеряют параметры УЗО при следующих параметрах тока:

  • для УЗО типов АС, А и В на синусоидальном токе с возможностью установки начальной фазы тока 0° И 180°;
  • для УЗО типов А и В на пульсирующем постоянном (однополупериодном) токе, нa пульсирующем постоянном токе с углом задержки фазы тока 90° И 135°, нa пульсирующем постоянном токе с наложением на постоянный ток 6 мА с возможностью установки полярности тока;
  • для УЗО типа В нa постоянном токе с возможностью установки полярности тока.

Приборы выпускаются в двух модификациях: ПЗО-510 и ПЗО-510/1, отличающихся функциональностью. Модификация ПЗО-510 имеет полный функционал, a в модификации ПЗО-510/1 отсутствует функция измерений активного сопротивления петли «фаза-нуль» и функция измерений параметров УЗО типа в на постоянном токе с возможностью установки полярности тока.

Прибор записывает в память результат последнего измерения и отображают его в режиме «Просмотр памяти». Дополнительно модификация ПЗО-510 сохраняет до 10000 результатов измерений с возможностью обмена данными с внешним устройством (компьютером).

Конструктивно все узлы приборов размещены в едином переносном корпусе из ударопрочной пластмассы.

На лицевой панели расположены входные разъемы, дисплей, индикаторы, функциональные клавиши. Лицевая панель закрывается защитной крышкой Питание приборов автономное.

Питание ПЗО-510/1 осуществляется от пяти сменных элементов типоразмера АА. Питание ПЗО-510 осуществляется от встроенного аккумулятора или пяти сменных элементов типоразмера АА. Зарядка аккумулятора производится от входящего в комплект поставки внешнего блока питания.

Параметр Значение
ПЗО-510 ПЗО-510/1
Измерение параметров устройств защитного отключения типа АС, А, В АС, А
Измерение параметров отключения дифференциальных выключателей общего и селективного типа с номинальными дифференциальными токами, мА 10, 30, 100, 300, 500
Измерение действующего значения напряжения переменного тока, В 10-300 одновременно по цепям (L-N, L-PE, N-PE)
Измерение активного сопротивления петли "фаза-нуль", Ом 04-60,0 нет
Питание Аккумулятор Ni-Mh 6 В 2 А/Ч или батареи типа АА 1,5 В х 5 шт. Батареи типа АА 1,5 В х 5 шт.
Температурный диапазон, °C От -15 до +55
Память 10000 измерений последнее измерение
Связь с ПК Bluetooth нет
Тип корпуса IP54
Габариты, мм 65х105х245 90х105х245
Магнитный держатель да нет
Наименование Фото Количество Артикул
1 Измеритель параметров УЗО ПЗО-510/1 1 128002
2 Блок питания БПН-А 12-0,5 1 127962
3 Адаптер розеточный 1 127955
4 Зажим изолированный типа "крокодил", d30, синий 1 127993
5 Зажим изолированный типа "крокодил", d30, красный 1 127992
6 Сумка для ПЗО-510 1 128560
7 Кабель измерительный 1,5 м, красный 1 128016
8 Кабель измерительный 1,5 м, синий 1 128017
9 Отсек батарейный 5*АА, (Исполнение 1) 1 128069
10 Руководство по эксплуатации 1 -
