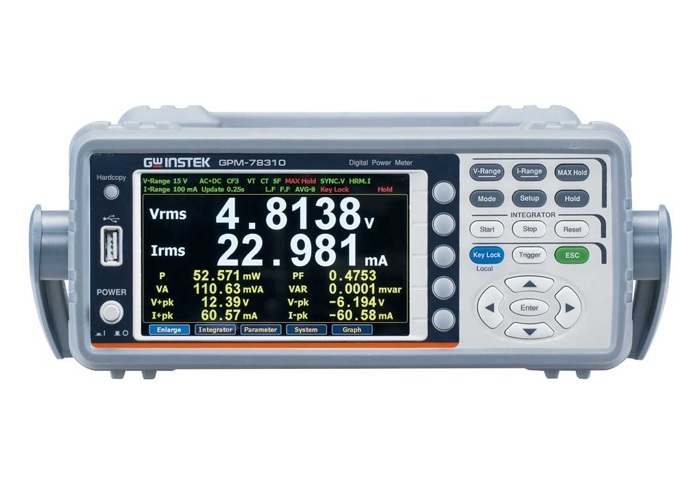

GPM-78310 — измеритель электрической мощности
Следите за нашими новостями в Telegram →
-
-
Режим работы: Пн-Пт, с 9-30 до 18-00, мск8-800-505-67-27Звонок по России бесплатно+7(499) 648-87-27
-
-
-
ДобавленоСравнение 0 Корзина 0
Главная
Каталог продукции Контрольно-измерительные приборы и лабораторное оборудование Измерители мощности (Ваттметры) GPM-78310 — измеритель электрической мощности
Каталог продукции Контрольно-измерительные приборы и лабораторное оборудование Измерители мощности (Ваттметры) GPM-78310 — измеритель электрической мощности
Особенности измерителя электрической мощности GPM-78310:
- Измерение электрической мощности постоянного (DC) и переменного тока (AC/ True RMS);
- Вариант исполнения GPM-78310+DA4: измеритель мощности с портом «I/O + DA4» (на задней панели коннектор аналогового управления I/O и выход ЦАП - заводская установка);
- Измерительные гнезда на задней панели (изолированные, «U» – через резистивный делитель; «I» – через т/шунты;
- Дополнительные входы Ex1/ Ex2 (т/ преобразователи);
- Выбор значения коэффициент амплитуды U/I (крест-фактор): CF=3/ 6/ 6А;
- Функция измерений (тип): DC, AC, AC+DC, U-mean;
- Измерение U/I: до 600 В/ до 20А (при CF=3);
- Диапазон измерения мощности: 75 мВт ~ 12 кВт (активная/P, P+pk, P-pk, полная/ВА(S), реактивная/VAR(Q));
- Измеряемые параметры: напряжение (Vrms, Vmean, V+pk, V-pk, Vdc), ток (Irms, I+pk, I-pk, Idc), частота, коэффициент мощности/ Pf, CfI/ CfV, фазовый угол U/I (°DEG), КНИ (%THDV/ %THDI), MCR, MATH - до 25 параметров;
- Анализ нелинейных искажений (коэффициент гармоник), тестирование до 50-й гармоники с отображением графика результатов измерений, включая распределение гармонических составляющих;
- Максимальное разрешение: 0,1 мкА/ 1 мкВ/ 0,1 мкВт;
- Базовая погрешность изм. U/I: ± 0,1%;
- Входной АЦП (A/D): 16 бит, частота дискретизации 300 кГц;
- Одновременная индикация: до 10 параметров (в упрощенном формате до 4-х измерений), построение форм сигналов до 10 кГц (кривых);
- Функция интегрирования измерений (до 10.000ч): по мощности (Вт*ч/ Watt Hours), по току (А*ч/ Ampere Hours);
- Удержание показаний, регистрация входных данных на USB-носитель;
- Задание коэффициента пересчета при использовании внешнего трансформатора (VT/ CT);
- Соответствие стандартам МЭК/ IEC: 62301, 61000-4-7;
- Интерфейс: RS-232, USB, LAN, GPIB;
- Категория защиты: 600 Вскз/ кат II.
| Параметр | Значение | |
| Напряжение (U) | ||
| Предел измерения | 15/ 30/ 60/ 150/ 300/ 600 В, при CF = 3 7,5/ 15/ 30/ 75/ 150/ 300 В при CF = 6 (6A) | |
| Режим измерения | Измерение среднеквадратического значения с учетом гармонических составляющих (True RMS) | |
| Входной импеданс | ≥ 2 МОм | |
| Максимально допустимое Uвх | 1000Вср.кв. /1,5 кВпик | |
| Уст. коэффициент трансформации | 0000,001 … 9999,999 (по умолчанию VT=1) | |
| Погрешность измерения (синусоидальный сигнал/ DC) | ± (0.1%Uизм. ± 0.2%Uк), где Uк – предел измерения | |
| Полоса частот | Постоянное напряжение (DC); 0,1 Гц…100 кГц | |
| Ток (I) | ||
| Предел измерения | 5/ 10/ 20/ 50/ 100/ 200/ 500мА / 1/ 2/ 5/ 10/ 20А при CF =3 2,5/ 5/ 10/ 25/ 50/ 100/ 250мА / 0,5/ 1/ 2,5/ 5/ 10 А при CF =6 (6A) | |
| Режим измерения | Измерение среднеквадратического значения с учетом гармонических составляющих (True RMS) | |
| Входной импеданс | 5 мОм (диапазон 5 мА-200 мА)/ 505 мОм (для 0,5-20А) | |
| Максимальный допустимый входной ток | 30 Аср.кв | |
| Уст. коэффициент трансформации | 0000,001 … 9999,999 (по умолчанию CT=1) | |
| Погрешность измерения (синусоид. сигнал) | ± (0,1% х Iизм. ± 0,2 % х Iк) для f =0,1…45 Гц, где Iк- предел измерений ± (0,1% х Iизм. ± 0,05 % х Iк) для f =45…66 Гц; ± (0,1% х Iизм. ± 0,2 % х Iк) для f =66 Гц …1 кГц; ± (0,07% х Iизм. ± 0,3 % х Iк) для f =1 кГц…10 кГц; ± (0,5% х Iизм. ± 0,5 % х Iк) для f =10 кГц…100 кГц | |
| Погрешность измерения (постоянный ток/ DC) | ± (0,1% х Iизм. ± 0,2 % х Iк), где Iк – предел измерения | |
| Полоса частот | Постоянный ток (DC), 0,1 Гц…100 кГц | |
| Активная мощность (Р) в сети переменного (AC) и постоянного тока (DC) | ||
| Диапазон (72 номинала) | 75 мВт … 12.000 Вт (непосредственно на измеряющих гнездах) | |
| Режим измерения | Измерение среднеквадратического значения с учетом гармонических составляющих (True RMS) | |
| Погрешность измерения (AC/ синусоидальный сигнал) | ± (0,3%Ризм. ± 0.2%Рк) для f =0,1…45 Гц; ± (0,1%Ризм. ± 0.05%Рк) для f =45…66 Гц; ± (0,2%Ризм. ± 0.2%Рк) для f =66 Гц …1 кГц; ± (0,1%Ризм. ± 0.3%Рк) для f =1 кГц…10 кГц; ± (0,5%Ризм. ± 0.5%Рк) для f =10 кГц…100 кГц | |
| (AC/ синусоидальный сигнал) + фильтр (ON) | +0,3% доп. к значению погрешности для f =45…66 Гц +1% доп. к значению погрешности для f | |
| Погрешность измерения (DC/ постоянный ток) | ± (0,1%Ризм. ± 0,2%Рк) | |
| Коэффициент мощности (PF) | ||
| Диапазон | 0.0001 … 1.0000 | |
| Алгоритм вычисления | Мощность активная (Вт)/ Мощность реактивная (ВА) = Pf | |
| Измерение частоты, напряжение/ток (HZ) | ||
| Предел измерений (auto) | 0,1/ 1/ 10/ 100 Гц/ 1/ 10 /100 кГц | |
| Диапазон | фильтр Выкл. | 0,1 Гц … 100 кГц (интервал обновления 20 с) |
| фильтр Вкл. | 0,1 Гц … 499,99 Гц | |
| Разрешение | 0,1 Гц (вр. счета 20 с) ….2 Гц (время счета 1 с) | |
| Погрешность измерения | ±0,06%Fизм. | |
| Интегрированные измерения (P/I) | ||
| Диапазон времени интеграции | 1с …9999 ч 59 м 59 с (шаг 1 с) | |
| Погрешность уст. | ±0,02% | |
| Режим интеграции | Ручной (manual), стандартный (standard), периодический (repetitive) | |
| Погрешность | См. значения при измерении P/I + 0, 1% Предела | |
| Выбор предела измерения P/I | Автоматический (Auto) или фиксированный (Fix) | |
| Мощность (Вт*ч/ Watt Hours) | полная мощность (WP/ Total power), полная положительная мощность (WP+), полная отрицательная мощность (WP-) | |
| Ток (А*ч/ Ampere Hours)* | Суммарный ток (q/ Total mAh), ток полного заряда (q+), ток полного разряда (q-) | |
| Входы внешних т/преобразователей (SENSORS) | ||
| EX1 | Диапазон Uвх | 2,5 В / 5 В/ 10 В |
| Тип | BNC (входное сопротивление 100 кОм) | |
| EX2 | Диапазон Uвх | 50/ 100/ 200/ 500 мВ/ 1 В/ 2 В |
| Тип | BNC (входное сопротивление 20 кОм) | |
| Отображение результатов | ||
| Дисплей | Цветной ЖК-дисплей (TFT), диагональ 12,7 см | |
| Формат отображения ** | 10 параметров: 2 основных (U/I) + 8 допольнительных параметра | |
| Разрядность цифровой шкалы | 5 разрядов | |
| Диапазон синхронизации частоты | 45 Гц … 100 кГц (напряжение/ ток или Выкл.) | |
| Усреднение | 8, 16, 32, 64 | |
| Индикация перегрузки | “O.L.” | |
| Общие характеристики | ||
| Интерфейс | RS-232, USB device/ host, LAN, GPIB; для варианта GPM-78310+DA4 дополнительный порт «I/O + DA4» | |
| Внутренняя память | 10.000 блоков (результаты); 4 ячейки (профили настроек) | |
| Напряжение питания | 100 – 240 В, 50/60 Гц (потребляемая мощность 30 ВА) | |
| Габаритные размеры | 268 х107 х379 мм | |
| Масса | 3 кг | |
*- единица измерения электрического заряда/ разряда, используемая главным образом для характеристики ёмкости аккумуляторов.
** - перечень отображаемых параметров: Vdc, Vrms, V+pk, V-pk, Idc, Irms, I+pk, I-pk, P, P+pk, P-pk, VA, VAR, PF, CFV, CFI, DEG, VHz, IHz, THDV, THDI.
| № | Наименование | GPM-78310 | GPM-78310+DA4 |
| 1 | Измеритель электрической мощности GPM-78310 | 1 | - |
| 2 | Измеритель электрической мощности GPM-78310+DA4 | - | 1 |
| 3 | Комплект измерительных проводов GTL-209 | 1 | 1 |
| 4 | Комплект измерительных проводов GTL-212 | 1 | 1 |
| 5 | Измерительный провод DA4 (GTL-214) | - | 1 |
| 6 | Шнур питания | 1 | 1 |
| 7 | Инструкция по эксплуатации и USB-драйвер на CD | 1 | 1 |
| 8 | Инсрукция по безопасности | 1 | 1 |
